1 - COLLABORAZIONI

Il servizio di interfaccia per utenti di GPS viene svolto in collaborazione alla società GPS Italia s.r.l. che gestisce il portale
www.gpscomefare.com punto di informazione generale aggiornato con recensione e news sul mondo del GPS portatili , dei software cartografici , ecc.

Per offrire un servizio di interfaccia per gps , CARTESPLORA si appoggia al programma OZIEXPLORER ( dal sito
www.oziexploerer.it è possibile effettuare il download dal sito di una versione shareware e di una versione trial di valutazione con guida in italiano - Il programma viene gestito in Italia da GPS Italia s.r.l. ) .



2) IL PROGRAMMA OZIEXPLORER

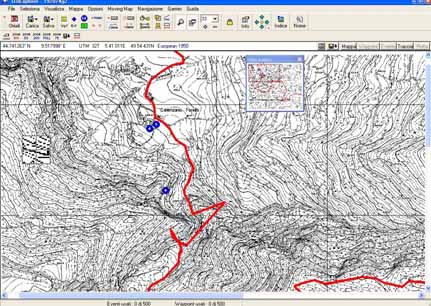

OZIEXPLORER è uno dei migliori programmi cartografici di interfaccia con GPS: permette di importare e georeferenziare correttamente mappe come immagini

bitmap nei formati bmp, tiff, jpeg , geotiff , png, bsb, hdr ed importa automaticamente carte già georeferenziate (con file di calibrazione dei formanti geotiff, tfw , cal ( carte digitali TTQV) , kap ( carte digitali BSB ) , mappe ECW ( informazioni di calibrazione incluse nel file ) e mappe SID ( file di georeferenziazione sdw ). Sono inoltre importate automaticamente mappe MAPTECH.

Le mappe calibrate o importate automaticamente sono convertite in un formato di calibrazione *.map (formato proprietario) .


Il programma si interfaccia con i più comuni GPS portatili Garmin, Eagle , Magellan, Eagle , Lowrance , Mlr sia con protocollo di comunicazione delle case produttrici sia con il protocollo di comunicazione NMEA , che permette la funzione di moving map ( visualizzazione della posizione sullo schermo in tempo reale ).


2-a Formati di dati importabili ed esportabili

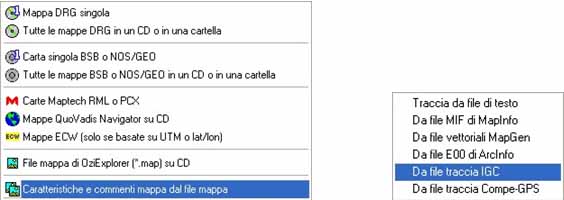

E’ possibile importare dati nel formato MAPINFO , ESRI SHAPE FILE . , ARCINFO E00 files , ICG files , COMPEXGPS files e formato dati WAYPOINT + e può esportare in buona parte di tali formati .



CARTESPLORA appoggiandosi a tale software offre un servizio di georefenziazione di mappe topografiche ed escursionistiche con generazione del file di calibrazione *.map ( formato proprietario) che si rende disponibile nella cartella operativa. Sulla mappa è poi possibile visualizzare eventuali punti , tracce o rotte da gps che potranno essere rese disponibili anche come dati in file per il download . Il programma può poi salvare l’immagine comprensiva di tali dati ed esportarla nel formato bmp o png.

La georefereziazione ottimale viene effettuata con riferimento al datum (ellissoide ) di riferimento ed al sistema di proiezione e reticolo riportate nella cartina. Se la carta è sprovvista di tale informazioni ( sono in genere le carte di media scala di tipo turistico ) può essere comunque effettuata una georeferenziazione con coordinate geografiche Lat / Long , ( se la zona è limitata e se le linee di longitudine e latitudine non sono evidentemente curve sulla carta )

OZIEXPLORER VERS. PER PALMARI

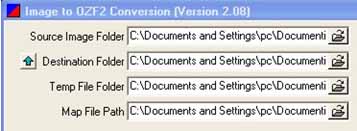

Detto file di calibrazione .map (collegato al file immagine della mappa ) grazie all’ applicativo dedicato Img2ozf di Oziexplorer può essere convertito nel formato *.ozf2 , formato compresso , che può venire aperto da OZIEXPLORER CE versione di Oziexplorer per i palmari con sistema operativo Windows Pocket PC 2002/2003 .



OZIEXPLORER 3 D

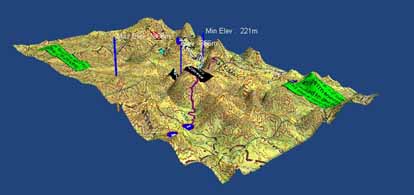

Altro applicativo strettamente connesso al programma principale è OZIEXPLORER 3D , un’ utile visualizzatore tridimensionale della cartografia che viene così integrata con dati DTM (Digital Terrain Model ) . Il programma permette quindi di caricare file di tracce , punti e rotte da GPS e visualizzarli in mappe 3D;
OZIEXPLORER è abilitato per la comunicazione NMEA per il Moving Map ; è inoltre possibile salvare immagini bitmap dalle viste .






LE POSSIBILITA’ OPERATIVE


Nelle cartelle operative del database cartografico pubblico si rende disponibile il download di file di tracce, punti , rotte del GPS (estensioni .rispettivamente *.plt, *.wpt , *.rte - formati OZIEXPLOER ) dati che saranno anche visualizzati nella cartografia bitmap (file immagine) nella cartella operativa .

Ciò risulta utile per identificare la collocazione geografica dei dati che l’utente andra’ a scaricare e potrà altresì essere utile per evidenziare eventuali errori grossolani nella pubblicazione .
Nella stessa cartella sarà poi possibile predisporre il download del file di *.map (file di calibrazione ) unitamente al file immagine dellla mappa .

Nella cartella sarà altresì possibile prevedere il download del file immagine nel formato *.ozf2 (formato per OZIEXPLORER CE ) e la visualizzazione di viste 3D nel caso in cui si sia sta elaborata una mappa tridimensionale .

Per quanto riguarda la visualizzazione di dati provenienti per formati diversi da Oziexploerer o in mancanza di cartografia di riferimento si rende per il momento disponibile la visualizzazione nella sola cartella accessibili con codice.


CARTOGRAFIA VETTORIALE PER GPS – MAPEDIT

Per quanto riguarda poi la cartografia in formato vettoriale è possibile richiedere una possibile elaborazione grafica e lo sviluppo di cartografia in formato vettoriale nei formati di scambio elaborati con il programma Map Edit ( sito di riferimento
www.geopanting.com )

In particolare Il programma permette efficacemente di elaborare cartografia nei formato *.crd dei gps ALAN MAP 500 ( sito web
www.cte.it ) .(1) Questo tipo di strumento permette quindi di poter caricare e visualizzare , file di dimensioni elevate di cartografia vettoriale di dettaglio autoprodotta .
Con lo stesso programma è anche possibile produrre cartografia vettoriale nel formato Map Source di Garmin.

È possibile richiedere la pubblicazione di detta cartografia sia nel database pubblico che in quello accessibile con codice .


6 - SERVIZIO DI RESTITUZIONE CARTOGRAFICA

In CARTAESPLORA è possibile , su tutto il territorio Italiano richiedere la restituzione cartografica di tracce e waypoint anche in scala molto elevata ( sino a 1:300 ), per la visualizzazione nella cartella operativa di rilievo di dettaglio , con la misura di lunghezze o con calcolo di aree e superficie od funzionalità di tipo GIS

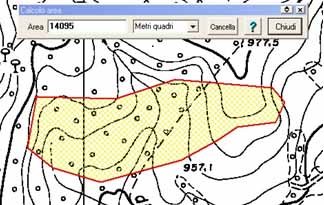

Attivazione del comando calcolo area in Oziexplorer

    Si fa inoltre presente che CARTESPLORA , ( in collaborazione con GPS italia s.r.l può farsi carico della validazione di percorsi ed itinerari escursionistici operando il rilevamento del tracciato anche con strumentazione GPS di elevata precisione .



(1) Il GPS ALAN MAP 500 ha la possibilità di accettare scheda di memoria Compat Flash da 512 Mbyte


7 - SPECIFICHE TECNICHE

Formati che è possibile inviare a CARTESPLORA e che possibile importare in Oziexplorer


File punti / traccia - testo
File Mapinfo interghange (*.mif)
File vettoriale da MAPGEN
ESRI Shapefile
File A00 da ARCINFO
File traccia IGC
File traccia Compe- GPS


In CARTESPLORA e’ inoltre possibile visualizzare i seguenti formati proprietari (software di interfaccia per GPS palmari ) :


ALAN Map 500 tracks ( *.wrt ; *.wpr )
ALAN Map 500 waypoint ( *.tlg ; *.trl )
ALAN Map 500 map ( * .crd )
Fugawi ( waypoints )
GPX waypoints
GPX tracks
Gpsutil (waypoints)
Holux (waypoints)
Magellan serial waypoint
Magellan serial track
Magellan SD card (waypoints, tracks)
Mapsend (waypoints, tracks)
Mapsource - waypoints
Mapsource - track
Nmea sentence ( waypoint, tracks)
PCX5 - waypoints
PCX5 - tracks
TTQV (Quovadis) waypoint
WAYPOINT+ - wapoints
WAYPOINT+ - tracks
