L’INTERFACCIA CON IL PROGRAMMA


        Una delle principali funzionalità presente in CARTESPLORA è il servizio di interfaccia con il programma AUTOROUTE (Microsoft) , potente applicativo di cartografia vettoriale , con la possibilità di restituire e georeferenziare sul file carta (file *.axe ) del programma in modo omogeneo per tutto il territorio italiano e per buona parte dell’ Europa tracce , punti da GPS (1), file POI ( punti di interesse ) , anche dal programma Tom Tom per palmari e file di punti anche da tabelle Excel con coordinate espresse nel sistema UTM o Gauss – Boaga .

        Per ogni punto georiferito è possibile predisporre una nota contenente un link attivo ad una pagina con foto o testo descrittivo del punto stesso, od ad una pagina con stralci di cartografia tecnica di dettaglio.



       Il file *.axe della carta può essere reso disponibile in download all’interno della cartella . L’ utente medesimo può aprire e visualizzare il file se dispone di una copia regolare del programma AUTOROUTE (2) . ( sono conservati i sopraccitati ed eventuali link presenti nelle note dei simboli – vedi sotto ).


PAGINE VALUTATIVE DI AUTOROUTE


Per un esempio di visualizzazione (a titolo gratuito) delle ampie possibilità operative di AUTOROUTE , è possibile visionare , cliccando su di uno dei 2 riquadri sotto dettagli di cartografia vettoriale relativa a 2 differenti percorsi con l’apertura di una prima pagina htlm , quindi su vista 1, vista 2 , per muoversi su vari livelli di zoom e infine su simboli con cerchi rossi per generare l’ apertura di pagina descrittiva ( foto + testo ) del punto stesso.


Antica Via dei Guadi

Anello  Monte   Osero

STRUMENTI DI DISEGNO



       Grazie anche agli strumenti di disegno che il programma dispone si possono realizzare tracciati e percorsi , essenziali per quanto riguarda il dettaglio planimetrico ed utili per dare informazioni ad esempio su di un determinato percorso , sui punti di servizio di alloggio di ristoro, tempi percorrenza , ecc

GEOREFERENZIANZIONE DI TRACCE E PUNTI

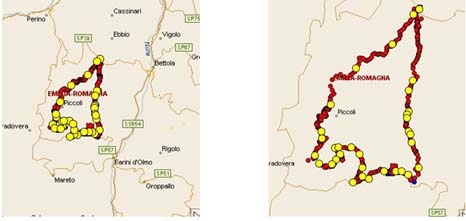

        In cartesplora è possibile importare e visualizzare file traccia e file waypoint rilevata con un GPS portatile (es Garmin ) lungo un percorso. Nell’ esempio delle figure sotto i punti rossi sono i punti traccia , mentre i punti gialli rappresentano la restituzione sul file carta di waypoint (la simbologia è modificabile e personalizzabile con ampie possibilità - vedi sotto).

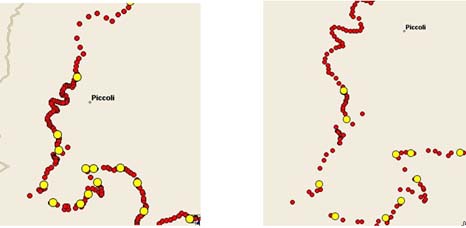

Le immagini rappresentano il percorso con 4 livelli differenti di zoom
La traccia ed i punti vengono conservati nel file carta del programma ( file *.axe)




        Il sistema di riferimento adottato in Autoroute è il WGS84 per cui bisogna necessariamente convertire a tale ellissoide di riferimento le coordinate dei punti Nell’ esempio sotto riportato la traccia rossa è stata correttamente restituita con sistema di riferimento WGS84 ( punti sovrapponibili al tracciato stradale ).
La traccia gialla invece risulta riferirsi ancora all’ ellissoide ED 50 : le tracce rilevate con il GPS in corrispondenza del tracciato stradale risultano infatti collocate da essa ad una distanza superiore anche a 50 metri.

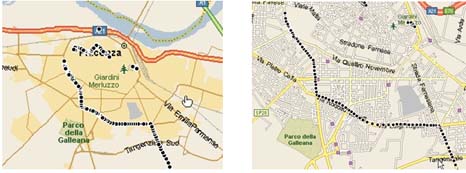

Sotto invece è rappresentata l’efficacia della visualizzazione del tracciato da GPS in area cittadina , aree ove il programma raggiunge un’ottimo livello di dettaglio cartografico. Il massimo livello di zoom permette di visualizzare cartografia con una scala 1 : 2500 circa)

L’ UTILIZZO DI SIMBOLI


        Nel file carta di Autoroute si possono inoltre inserire simboli .
        E’ possibile infatti personalizzare la carta aggiungendo simboli sulla carta relativi a propri punti di interesse potendo utilizzare una delle 336 icone disponibili alla barra di comandi disegno oppure anche icone personalizzate (vedasi sotto)
E’ possibile aprire una finestra collegata al simbolo in cui si può inserire del testo.
La nota viene aperta cliccando con il cursore sul simbolo stesso.

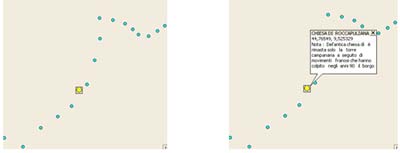

        L ’ elemento grafico qui sopra riportato (cerchio giallo) è un simbolo che cliccato genera l’apertura di una finestra contenente note informative ( vengono inoltre sempre riportate le coordinate Lat /Long ).




L’ INSERIMENTO DI ICONE PERSONALIZZATE


        E’ possibile inserire icone personalizzate - create con i più comuni programmi di editor nel formato bitmap di Windows ( bmp -non compressa) con dimensione massima di 128 x 128 pixel e intensità di colore 2, 16, o 24 bit oppure 256 colori ed anche icone di Windows (ico) e puntatore di Windows (cur) delle caratteristiche nello stesso formato soprariportato.

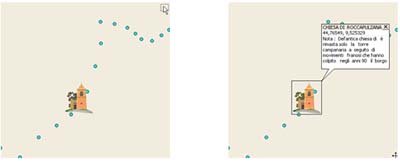

Nell’esempio delle figure di cui sotto il simbolo (cerchio giallo ) delle carte precedenti è stato sostituito con una immagine bmp di una icona di edificio ( cliccando sul simbolo viene mantenuto il collegamento alla nota ).


       Le note inoltre possono anche contenere link a pagine web di immagini , cartine di dettaglio, foto, file di testo ecc. Nella nota è inoltre possibile inserire un link a qualunque sito web .

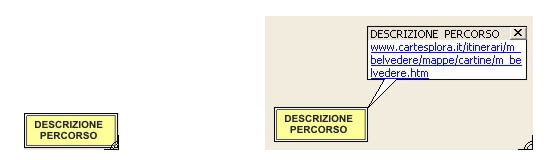

       Nelle categorie percorsi ad esempio è presente una icona personalizzata -“DESCRIZIONE PERCORSO” ove si può attivare un link ad un pagina htlm di testo e immagini descrittive del percorso


L’icona importata in Autoroute ha le funzionalita’ di un simbolo : in questo caso contiene Il collegamento ad un link di una pagina web con testo ed immagini descrittive di un percorso


L’ESPORTAZIONE NEL FORMATO POCKET STREETS PER PALMARI


        E’ possibile esportare il fila carta di Autoroute nel formato Microsoft Pocket Streets (file *.mps ) ed utilizzarlo così nei dispositivi palmari con sistema operativo Pocket PC e versioni successive , utilizzando in questo modo le informazioni principali contenute nel file carta originario, ricercare una località, individuare i luoghi di interesse o utilizzarlo in abbinamento con i dispositivi GPS.

        Si può quindi rendere disponibile in download questo file associandolo al relativo file della carta di Microsoft Pocket Streets nell’area download della cartella operativa
        I simboli vengono esportati separatamente dalla carta come file *.psp .

        Si segnala infine che tutte le ampie possibilità operative del programma AUTOROUTE sono descritte ampiamente nella guida del programma stesso


Nota 1 : alla sezione I SERVIZI DI INTERFACCIA CON I GPS si trova l’elenco dei formati dei dati GPS utilizzabili in Autoroute

Nota 2 : I file .axe sono stati generati con AUTOROUTE 2004 , e quindi leggibile dagli utenti che dispongono di tale versione del programma , ma naturalmente anche dalle più recenti versione Autoroute 2005 e 2006 . (conversione automatica dei file).
