Servizio di interfaccia con i GPS portatili

  1. Il Programma Oziexplorer.
  2. Servizio di restituzione cartografica dei dati da strumentazione GPS – possibilita di utilizzo delle Internet maps di Oziexplorer per l' attivita' di mapping.
  3. Visualizzazione di punti e tracce GPS con Google Maps.
  4. Utilizzo di punti e tracce GPS per la produzione di cartografia formato pdf con il servizio Carto Guide on - line.
  5. Utilizzo della cartografia raster prodotta per la realizzazione delle custom maps per GPS Garmin.
  6. Oziexplorer versioni per palmari e Ozieplorer 3D



1) Il Programma Oziexplorer

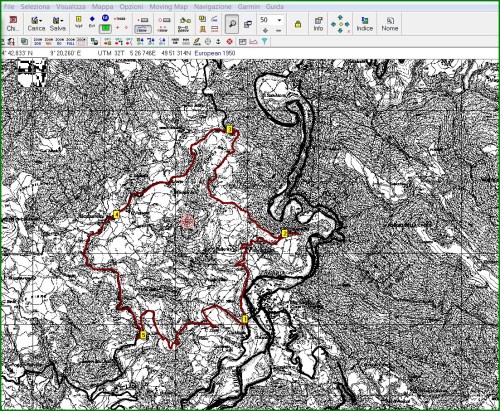

     OZIEXPLORER è uno dei migliori programmi cartografici di interfaccia con strumenti GPS per l'utilizzo outdoor ( attivita’ di escursionismo , biking , ricerca e mapping in genere ) : permette di importare e georeferenziare correttamente mappe come immagini bitmap nei formati bmp, tiff, jpeg , geotiff ,png, bsb, hdr ed importa automaticamente carte già georeferenziate (con file di calibrazione dei formanti geotiff , tfw , kap ( carte digitali BSB ) , mappe Ecw ( informazioni di calibrazione incluse nel file ) e mappe SID ( file di georeferenziazione sdw ).      Le mappe calibrate o importate automaticamente sono convertite in un formato di calibrazione *.map (formato proprietario).




     E' possibile importare dati nel formato Mapinfo , Esri Shape file . , Arcinfo e00 files , Icg files , Compegps files e il formato dati waypoint + . Possono essere esportati buona parte di tali formati .      Il programma si interfaccia con i più comuni GPS portatili : Garmin, Eagle , Magellan, Eagle , Lowrance , Mlr sia con protocollo di comunicazione delle case produttrici sia con il protocollo di comunicazione NMEA , che permette la funzione di Moving Map ( visualizzazione della posizione sullo schermo in tempo reale ).



2) Servizio di restituzione cartografica da strumentazione GPS – Possibilita' di utilizzo delle Internet maps di Oziexplorer per l' attivita' di mapping
     CARTESPLORA tramite Oziexplorer offre un servizio di restituzione di punti e tracce rilevati con GPS su mappe georeferenziate ( mappe CTR regionali , o mappe inviate dall'utente oppure mappe scansionate e georererenziate )

     Con le versione più recenti ( Oziexplorer 3.95.5.g ) e' anche possibile utilizzare la modalità Internet maps mediante l'installazione del Modulo Internet Mapfile : si possono attivare così mappe on-line di uno dei seguenti server di cartografia sul web : Open Street Maps, Google Maps (Streets ) o Virtual Earth ( Street, Satellite , o Hybrid) : è possibile salvare la mappa a video generando l' Internet Mapfile che contiene quindi il collegamento al server cartografico prescelto di cartografia on – line .

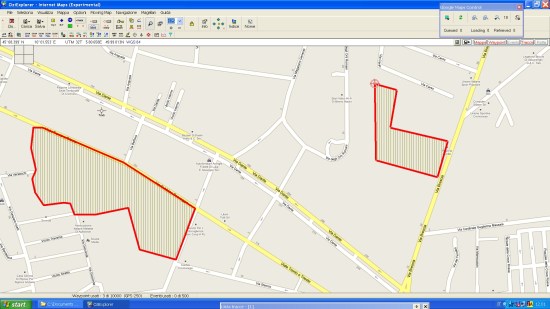

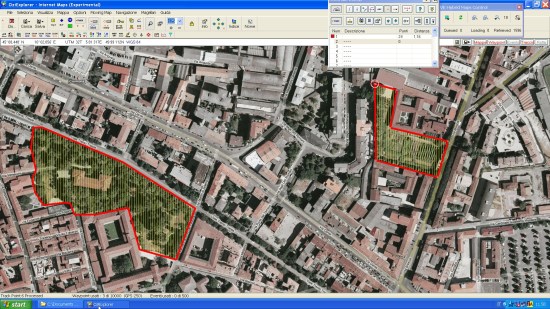

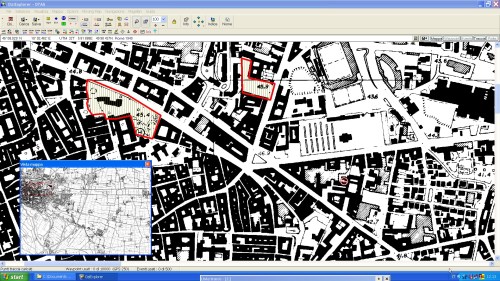

Esempio di digitalizzazione di perimetri delle stesse zone acquisite da cartografia CTR e dai Server cartografici on line Virtual Earth e Google Maps.


     Con Oziexplorer si ha quindi la possibilita' di digitalizzare mappe ON-LINE dai sopraccitati server cartografici , acquisendo quindi punti , tracce perimetri , anche con elevato dettaglio : Oziexplorer permette poi di esportare il file generati dalla digitalizzazione nel formato standard shapefile con il più opportuno sistema di proiezione e Datum rendendo così il programma un'ottimo strumento per acquisire dati georeferenziati per sistemi GIS.

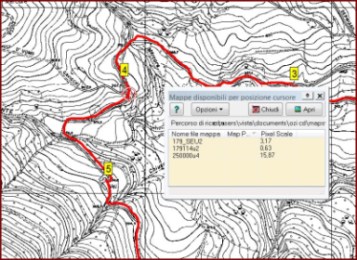

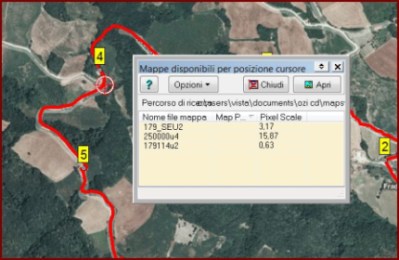

     Oziexplorer dispone poi del potente strumento apri mappa al cursore : quando si visualizza un file di punti o un file traccia attivando questo comando si possono elencare tutte le mappe georeferenziate che sono disponibile per le coordinate del punto selezionato : sia le Internet Maps che ogni carta raster georeferenziata presente per il punto ( es CTR ).

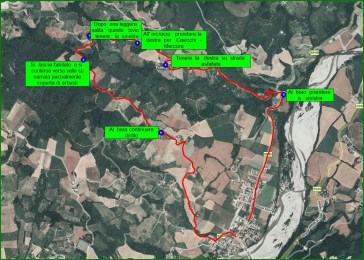

          Oltre agli elementi digitalizzati e tracciati a video è possibile anche inserire “Commenti mappa e caratteristiche mappa : si tratta di oggetti georiferiti di Oziexplorer utili per associare informazioni, note ed immagini ai file traccia e file di waypoint. Gli oggetti “ Commenti mappa ” e “ Caratteristiche ” si possono salvare nel file .map di Oziexplorer . Il file .map può essere aperto con lo sfondo delle Internet mapfile , che con altre mappe georiferite , a maggior dettaglio ( CTR ecc ) .




L’Internet map file contiene il collegamento alle mappe internet ed anche oggetti "commenti" e oggetti "caratteristiche" georiferite per quella zona .



3) Visualizzazione di punti e tracce GPS con Google Maps

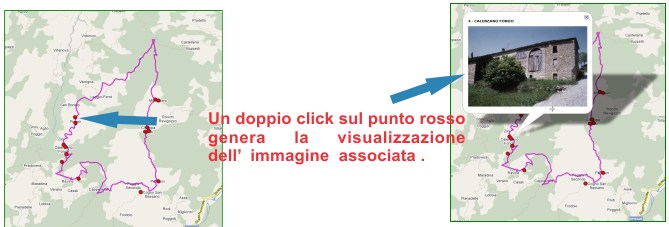

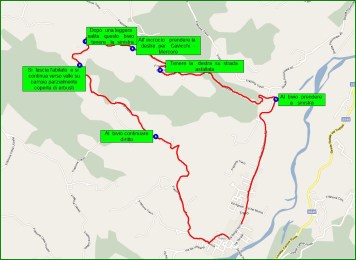

     Quale complemento alle modalita' di interfaccia per i dati GPS , CARTESPLORA ha anche edisposto il Servizio interfaccia con Google Maps ( vedere pagina specifica dalla home ) che permette di visualizzare punti e tracce GPS acquisiti e visualizzarli on – line con Google Maps , con specifiche pagine WEB , predisposte in CARTESPLORA ad ogni punto traccia la visualizzazione di immagini, foto ed anche l' apertura di ulteriori pagine web , tramite link attivi .




Le possibili Applicazioni sul WEB sono quindi indirizzate a servizi di localizzazione, web-mapping, e servizi di visualizzazione e complementarietà di attivita’ GIS nelle seguenti applicazioni : Servizi di promozione turistica e attività di vendita , di promozione commerciale , localizzazione per soci e produttori di consorzi di ditte , associazioni agricole , consorzi di produttori ecc , e per servizi di tutela ambientale e monitoraggio del territorio.



4) Utilizzo di tracce e punti georiferiti per la produzione di cartografia in formato PDF con il Servizio CARTOGUIDE - ON LINE.


     Tracce e punti georiferiti possono inoltre essere utilizzati per produrre cartografia ex - novo nel formato PDF idoneo per la stampa o per essere predisposte in download in CARTESPLORA con l'esclusivo Servizio Carto Guide on - line ( vedere pagina specifica dalla home per quanto rigurda i formati disponibili ) : vengono cioe' elaborate apposite schede cartografiche ( formato pdf ) , nella dimensione di stampa predisposta per essere poi protette con apposite buste a sacco in prolipropilene.




Anche i file di punti e tracce GPS acquisiti possono poi essere resi disponibili in download , per gli utenti degli strumenti GPS nel formato standard GPX , o nel formato proprietario di Oziexplorer ( estensioni *.plt , *.wpt , *.rte ) oppure formati Shapefile con datum e sistema di proiezione richiesto di volta in volta dall' utente : l'elenco completo dei formati è presente al paragrafo specifiche tecniche.



5) Utilizzo della cartografia raster prodotta per la realizzazione delle custom maps per GPS Garmin.


     Con i nuovo modelli GARMIN della serie Colodado , Dakota , Oregon e CSMAP62 e’ possibile richiedere la conversione delle mappe raster nelle CUSTOM MAPS , potendo così integrare la cartografia vettoriale degli strumenti Garmin con la cartografia cartacea .      E’ infatti possibile possibile utilizzare mappe nel formato JPG convertendo quindi mappe raster di vario tipo o mappe cartacee scansionate (per le quali e’ necessario avere il permesso di utilizzo dal titolare dei diritti di copyright. ) , in proprio e convertite in tale formato .      Utilizzando Google Earth , è poi possibile georeferenziare la mappa ottenuta , allineando i punti di riferimento della mappa creata con quelli di Google. La cartina così georeferenziata salvata nel formato KMZ può essere quindi trasferita allo strumento GPS ( e’ necessario comunque che la mappa raster non superi la dimensione di 1000 x 1000 pixel ) .

     CARTESPLORA effettua tale servizio aggiungendo cosi’ alle mappe raster elaborate e predisposte in download anche il formato kmz delle Custom Maps .



CARTESPLORA effettua tale servizio aggiungendo cosi’ alle mappe raster elaborate e predisposte in download anche il formato kmz delle Custom Maps .
